Vous pouvez être assuré d'acheter Power Magnetics auprès de l'usine JASN et nous vous offrirons le meilleur service après-vente et une livraison rapide.

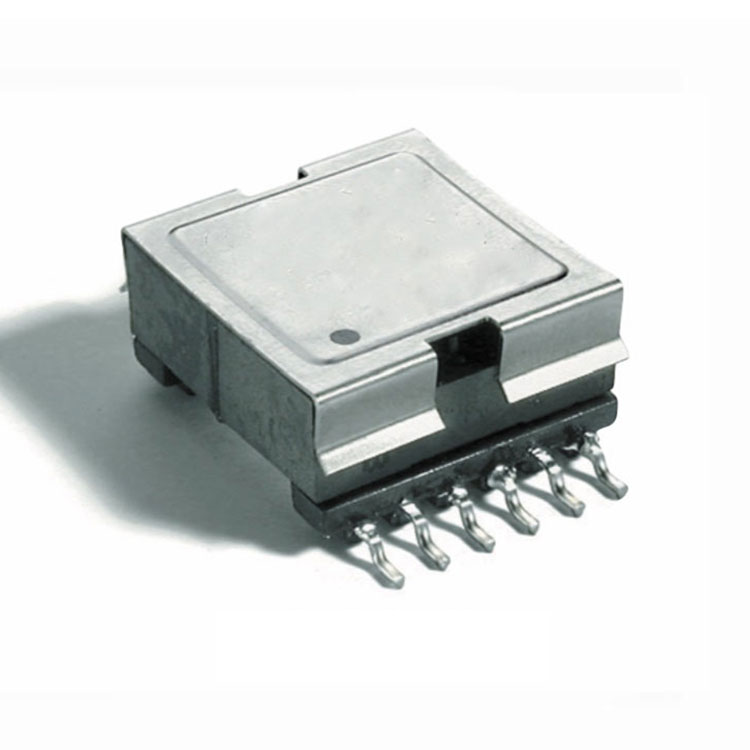

Modèle : EFD2002-002

Modèle:EFD2002-002

envoyer une demande

Téléchargement PDF

Description du produit

Prix de gros basMagnétique de puissancefabriqué en Chine. JASN est une entreprise à grande échelleMagnétique de puissancefabricant et fournisseur en Chine.

Magnétique de puissance

Caractéristique

Se conformer aux exigences RoHS.
Plage de température de fonctionnement : -40â à +125â.
Plage de température de stockage : -40â à +125â.

Spécifications électriques @ 25â

LAC :	Broche 1,2-3,4 = 42uH±10%. @100KHz/0.1V
LAC :	Broche 1,2-3,4 = 37.8uH Min. @100KHz/0.1V,2.6A
Rapport de virage :	Broche 1,2-3,4 :12,11,10-,9,8,7 = 3:1±3%. @100KHz/1.0V
Rapport de virage :	Broche 1,2-3,4 :5-6 = 3:1±3%. @100KHz/1.0V
LK :	Broche 1,2-3,4 (court7,8,9,10,11,12,5,6) = 0.65uH Max @100KHz/0.1V
DCR :	Broche 1,2-,3,4 = 60mΩ max.
	Broche 5-6 = 195mΩ Max.
	Broche 12,11,10-9,8,7 = 15m© Max.
Salut-POT :	PRI--SEC : 1 500 V CA/5 mA/1 S.
Salut-POT :	PRI, SEC--CORE : 500 V CA/5 mA/1 S.
