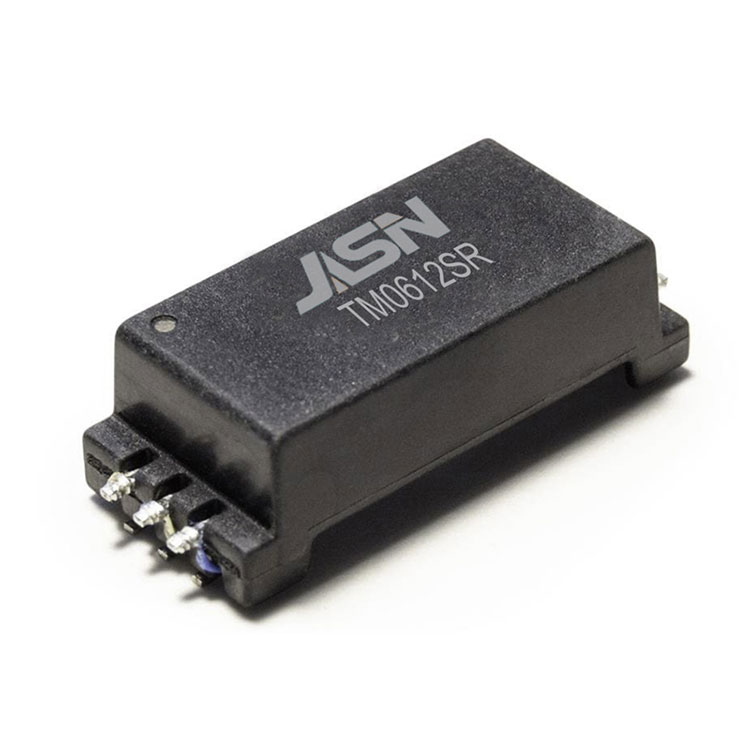

Transformateur de signal BMS

LOC :

150uH ~ 450uH. @100KHz/0,1V (-40C à +125C)

Hi-Pot :

8 000 V CC 1 mA 2 secondes

Rapport de tours :

1:1 ± 2 %

Inductance de fuite : :

0,5uH maximum à 100 kHz/0,1 V

RCD :

0,45 ohm maximum. @Côté transformateur

0,80 ohm Max. @ CM côté starter

Perte d'insertion :

-1,2 dB maximum 4 MHz

Perte de retour :

-6 dB Min à 4 MHz (sortie Z = 100 Ω)

CMRR :

-50dB Typ @1- 100MHz

Conception-Construction :

Isolation renforcée selon IEC62477-1, IEC60664-1.IEC62368-1 ;

Tension de fonctionnement jusqu'à 1 500 V CC ; distance d'isolement > 15 mm, distance de dégagement > 14 mm.

Degré de pollution Ⅱ, groupe de matériaux CTI Ⅰ ; catégorie de surtension Ⅲ, jusqu'à 2 km au-dessus du niveau de la mer. UL en attente.
