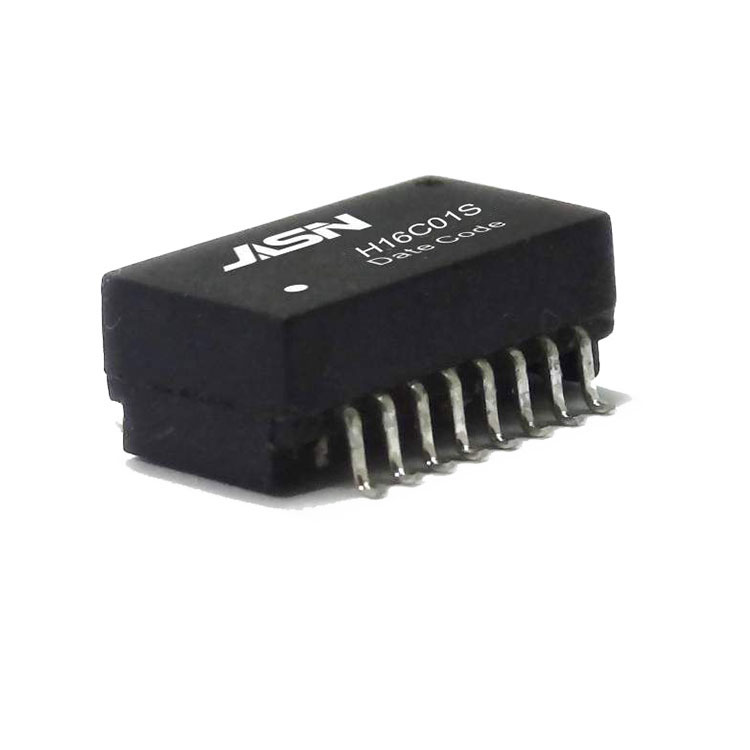

Transformateur LAN 10/100Base-T

LAC :

350uH Min. à 100 KHz/0,1 V avec une polarisation CC de 8 mA

Salut-POT :

1500Vrms

Rapport de virage :

1:1±3 %

LK :

0,5 uH maximum à 100 KHz/0,2 V

Cw/w

35 PF max à 100 kHz/0,2 V

DCR :

1,2 ohm maximum

Perte d'insertion :

1-100 MHz : -1,0 dB maximum

Cross Talk :

1-100 MHz : -30 dB minimum

Perte de retour :

1-30MHz

40MHz

50MHz

60-80MHZ

80-100MHZ

-18dB Min

-14.4dB Mini

-13.1dB Mini

-12dB Min

-10dB Min
