Qu'est-ce qu'un inducteur toroïdal et pourquoi est-il important dans l'électronique moderne ?

Inducteurs toroïdauxsont l’un des composants passifs les plus efficaces et les plus utilisés dans les systèmes électroniques modernes. Leur conception unique en forme de noyau offre un confinement magnétique supérieur, une réduction des interférences électromagnétiques et une efficacité énergétique élevée par rapport aux inducteurs traditionnels. Cet article explore ce qu'est un inducteur toroïdal, comment il fonctionne, pourquoi il est essentiel en électronique de puissance et comment sélectionner le bon type pour différentes applications. Il met également en évidence les défis courants, les applications réelles et les considérations pratiques de conception pour aider les ingénieurs, les acheteurs et les développeurs de produits à prendre des décisions éclairées.

Table des matières

• 1. Comprendre les bases de l'inducteur toroïdal
• 2. Comment fonctionne un inducteur toroïdal
• 3. Avantages clés par rapport aux inducteurs conventionnels
• 4. Matériaux de base et leur impact
• 5. Applications du monde réel
• 6. Comment sélectionner le bon inducteur toroïdal
• 7. Problèmes courants et dépannage
• 8. Toroïdal et autres types d'inducteurs
• 9. Considérations de conception pour les ingénieurs
• 10. Tendances futures de la technologie des inducteurs
• 11. Questions fréquemment posées
• 12. Conclusion
• 13. Informations et contact du fabricant

1. Comprendre les bases de l'inducteur toroïdal

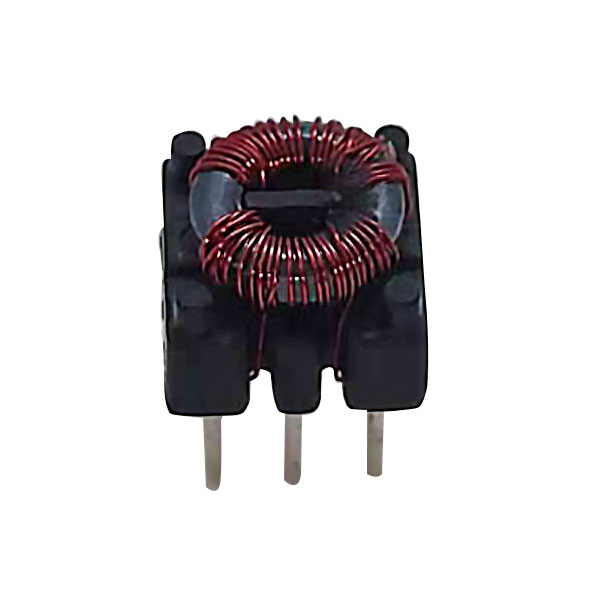

Un inducteur toroïdal est un type d'inducteur en forme de beignet ou d'anneau (toroïde). Il se compose d’un noyau magnétique circulaire enveloppé de fil de cuivre. Lorsque le courant électrique traverse le fil, un champ magnétique est généré à l’intérieur du noyau, stockant de l’énergie sous forme de magnétisme.

Contrairement aux inducteurs solénoïdes traditionnels, le champ magnétique dans une conception toroïdale est largement confiné dans le noyau. Cette propriété unique réduit considérablement les pertes d’énergie et les interférences électromagnétiques (EMI), ce qui la rend idéale pour les circuits électroniques hautes performances.

En termes simples, un inducteur toroïdal est conçu pour :

• Stocker l'énergie dans un champ magnétique
• Filtrer le bruit électrique
• Stabiliser le flux de courant dans les circuits

2. Comment fonctionne un inducteur toroïdal

Le principe de fonctionnement d'un inducteur toroïdal est basé sur l'induction électromagnétique. Lorsque le courant alternatif (AC) circule dans la bobine, il génère un champ magnétique changeant dans le noyau toroïdal. Ce champ changeant induit une tension opposée, appelée inductance.

La forme en boucle fermée du noyau garantit que la majeure partie du flux magnétique reste à l'intérieur du matériau, réduisant ainsi les fuites et améliorant l'efficacité.

Les principales étapes de travail comprennent :

1. Le courant circule dans l'enroulement
2. Un champ magnétique se forme à l'intérieur du tore
3. L'énergie est stockée dans le flux magnétique
4. L'opposition au changement de courant stabilise le comportement du circuit

Ce stockage et cette libération contrôlés de l’énergie rendent les inducteurs toroïdaux essentiels dans les systèmes de régulation de puissance.

3. Avantages clés par rapport aux inducteurs conventionnels

Les inducteurs toroïdaux sont préférés dans de nombreuses industries en raison de leurs propriétés électriques et physiques supérieures. Voici les principaux avantages :

• Haute efficacité :Perte d’énergie réduite grâce à un flux de fuite minimal.
• Faible interférence électromagnétique :Le champ magnétique est contenu dans le noyau.
• Conception compacte :Inductance plus élevée dans une taille physique plus petite.
• Meilleures performances thermiques :Génération de chaleur réduite sous charge.
• Couplage magnétique puissant :Transfert d'énergie efficace entre les enroulements.

Ces avantages rendent les inductances toroïdales particulièrement utiles dans les alimentations électriques, les équipements audio et l'électronique industrielle.

4. Matériaux de base et leur impact

Les performances d'un inducteur toroïdal dépendent fortement du matériau de son noyau. Différents matériaux offrent des propriétés magnétiques et des réponses en fréquence différentes.

5. Applications du monde réel

Les inducteurs toroïdaux sont largement utilisés dans plusieurs industries en raison de leur efficacité et de leur fiabilité.

• Alimentations à découpage (SMPS)
• Amplificateurs audio et filtrage du signal
• Équipement de télécommunication
• Systèmes d'alimentation des véhicules électriques
• Onduleurs d'énergie renouvelable (solaire et éolien)
• Systèmes d'automatisation industrielle

Dans chacune de ces applications, la capacité à réduire les interférences électromagnétiques et à améliorer l'efficacité énergétique joue un rôle crucial dans la stabilité et les performances du système.

6. Comment sélectionner le bon inducteur toroïdal

Le choix du bon inducteur toroïdal nécessite un examen attentif des paramètres électriques et mécaniques.

Les principaux facteurs de sélection comprennent :

• Valeur d'inductance :Doit correspondre aux exigences du circuit
• Note actuelle :Doit gérer le courant de pointe et continu
• Matériau de base :Basé sur les besoins de fréquence et d’efficacité
• Résistance CC :Une résistance plus faible améliore l’efficacité
• Fréquence de fonctionnement :Doit s'aligner sur la conception du système

Les ingénieurs équilibrent souvent la taille, le coût et les performances lors de la sélection des composants pour une conception de circuit optimisée.

7. Problèmes courants et dépannage

Malgré leur fiabilité, les inducteurs toroïdaux peuvent être confrontés à certains défis opérationnels.

• Saturation:Se produit lorsque le courant dépasse les limites du noyau
• Surchauffe:Causé par un courant excessif ou une mauvaise ventilation
• Problèmes de bruit :Souvent dû à un enroulement ou un blindage inapproprié
• Contrainte mécanique :Peut endommager les enroulements lors de l'installation

Une conception et une gestion thermique appropriées peuvent réduire considérablement ces problèmes.

8. Toroïdal et autres types d'inducteurs

9. Considérations de conception pour les ingénieurs

Lors de l'intégration d'inductances toroïdales dans des systèmes électroniques, les ingénieurs doivent prendre en compte plusieurs aspects de conception :

• Densité de bobinage et qualité d'isolation
• Voies de dissipation thermique
• Seuils de saturation magnétique
• Disposition du PCB pour réduire le couplage EMI
• Stabilité du montage mécanique

Un système bien conçu garantit une fiabilité à long terme et des performances électriques optimales.

10. Tendances futures de la technologie des inducteurs

La demande de systèmes électroniques compacts et à haut rendement continue de stimuler l'innovation dans la technologie des inducteurs. Les développements futurs comprennent :

• Matériaux nanocristallins avancés pour des performances de perte ultra faibles
• Conceptions toroïdales haute fréquence miniaturisées
• Intégration avec des modules d'alimentation intelligents
• Matériaux de bobinage améliorés et résistants à la chaleur

Ces avancées prendront en charge les applications de nouvelle génération telles que la mobilité électrique, les réseaux intelligents et les systèmes industriels pilotés par l’IA.

11. Questions fréquemment posées

Q1 : Qu'est-ce qui rend les inducteurs toroïdaux plus efficaces ?
Leur conception magnétique en boucle fermée minimise les fuites de flux, améliorant ainsi l'efficacité.

Q2 : Les inductances toroïdales peuvent-elles être utilisées dans des circuits haute fréquence ?
Oui, surtout lors de l'utilisation de noyaux de ferrite ou nanocristallins.

Q3 : Les inducteurs toroïdaux sont-ils chers ?
Ils peuvent coûter légèrement plus cher que les inducteurs de base, mais offrent de meilleures performances et fiabilité.

Q4 : Quelles industries utilisent le plus les inducteurs toroïdaux ?
Secteurs de l'électronique de puissance, de l'automobile, des télécommunications et des énergies renouvelables.

Q5 : Comment réduire le bruit dans les inducteurs toroïdaux ?
Des techniques de bobinage appropriées, un blindage et une sélection correcte des matériaux contribuent à réduire le bruit.

12. Conclusion

Les inductances toroïdales sont un composant essentiel de l'électronique moderne, offrant une efficacité, une compacité et des performances électromagnétiques inégalées. Leur capacité à stabiliser le courant et à réduire les interférences les rend essentiels dans tous les domaines, de l'électronique grand public aux systèmes industriels avancés. Comprendre leur structure, leurs principes de fonctionnement et leurs critères de sélection permet aux ingénieurs et aux acheteurs d'optimiser efficacement les performances du système.
