Comment un inducteur d'onduleur solaire améliore-t-il l'efficacité, la stabilité et la durée de vie des systèmes photovoltaïques modernes

A Solar inductance de l'onduleurest l'un des composants magnétiques les plus critiques à l'intérieur des systèmes d'onduleurs photovoltaïques (PV). Cela affecte directement l’efficacité de conversion, la distorsion harmonique, les performances thermiques et la fiabilité à long terme. Dans les applications modernes d'énergie renouvelable, où les normes d'efficacité sont de plus en plus strictes, la sélection de la bonne conception d'inductance peut améliorer considérablement les performances globales du système.

Ce guide détaillé explore le fonctionnement des inductances des onduleurs solaires, pourquoi elles sont importantes dans les environnements de commutation haute fréquence, l'impact des matériaux et de la conception sur les performances, et comment des fabricants tels queJASNfournir des solutions magnétiques avancées pour les applications solaires exigeantes.

Table des matières

• 1. Qu'est-ce qu'un inducteur d'onduleur solaire ?
• 2. Pourquoi est-ce essentiel dans les systèmes photovoltaïques modernes ?
• 3. Principe de fonctionnement des onduleurs solaires
• 4. Paramètres de conception clés et spécifications techniques
• 5. Matériaux de base et leur impact sur l'efficacité
• 6. Gestion thermique et fiabilité
• 7. Scénarios de personnalisation et d’application
• 8. Comment choisir le bon inducteur d'onduleur solaire
• 9. Défis communs et solutions
• 10. FAQ

1. Qu'est-ce qu'un inducteur d'onduleur solaire ?

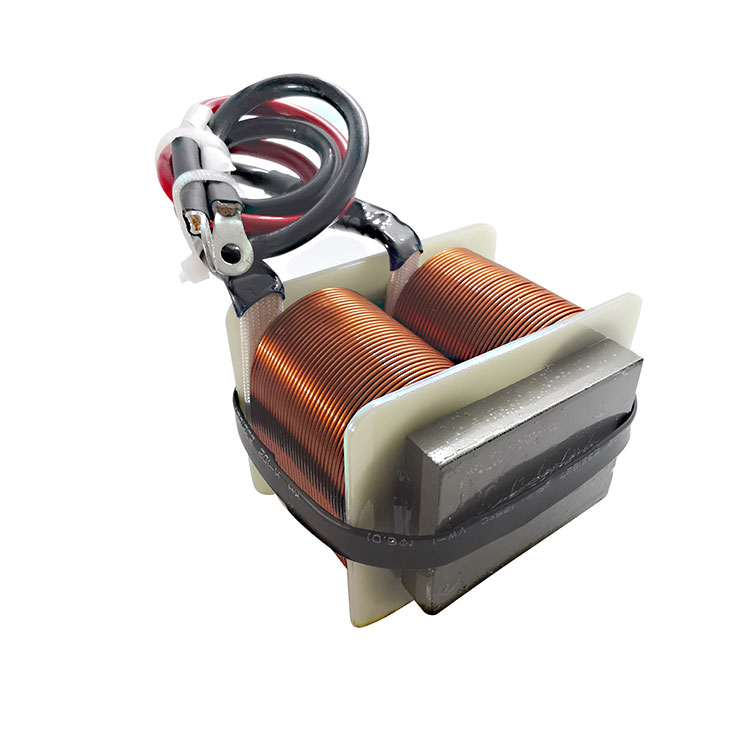

Un inducteur d'onduleur solaire est un composant magnétique passif conçu pour stocker l'énergie électrique dans un champ magnétique et la libérer de manière contrôlée lors des opérations de commutation. Il est couramment utilisé dans les convertisseurs élévateurs DC-DC et les étages d'onduleurs DC-AC au sein des systèmes photovoltaïques.

En termes simples, l'inducteur lisse le flux de courant, supprime l'ondulation et réduit les interférences électromagnétiques (EMI). Sans cela, les onduleurs solaires connaîtraient une production instable, des harmoniques excessives et des pertes d’efficacité.

• Stockage d'énergie pendant les cycles de commutation
• Réduction de l'ondulation actuelle
• Filtrage harmonique
• Qualité de forme d'onde améliorée
• Stabilité améliorée du système

2. Pourquoi est-ce essentiel dans les systèmes photovoltaïques modernes ?

Les systèmes d’énergie solaire fonctionnent dans des conditions d’ensoleillement variables, ce qui signifie que la tension et le courant fluctuent continuellement. L'onduleur doit convertir cette puissance CC variable en sortie CA stable et compatible avec les normes du réseau.

L'inducteur de l'onduleur solaire joue un rôle crucial dans :

1. Augmenter la basse tension CC aux niveaux de bus requis
2. Maintien du mode courant continu (CCM)
3. Respecter les réglementations harmoniques du réseau
4. Assurer la fiabilité des composants à long terme

À mesure que l’adoption des énergies renouvelables augmente à l’échelle mondiale, les composants magnétiques à haut rendement ne sont plus facultatifs : ils sont obligatoires pour la conception d’onduleurs solaires compétitifs.

3. Principe de fonctionnement des onduleurs solaires

Dans une topologie typique d'onduleur photovoltaïque, l'inductance fonctionne dans des circuits de commutation haute fréquence. Lorsque l'interrupteur d'alimentation est allumé, l'énergie est stockée dans le noyau magnétique. Lorsque l’interrupteur s’éteint, l’énergie stockée est transférée à la charge.

Formule de stockage d'énergie :

E = 1/2 × L × I²

Où:

• L = Inductance
• I = Courant

Ce processus cyclique de stockage et de libération permet la régulation de la tension et la suppression des ondulations, qui sont fondamentales pour une conversion DC-AC efficace.

4. Paramètres de conception clés et spécifications techniques

5. Matériaux de base et leur impact sur l'efficacité

La sélection du matériau du noyau influence directement les performances des inductances des onduleurs solaires.

Noyau de ferrite

• Faible perte de noyau à haute fréquence
• Idéal pour les conceptions d'onduleurs compacts

Noyau de fer en poudre

• Densité de flux de saturation plus élevée
• Convient aux applications à courant élevé

Noyau nanocristallin

• Perte de noyau ultra faible
• Haute perméabilité
• Excellente stabilité thermique

Les fabricants avancés commeJASNconcentrez-vous sur une conception magnétique optimisée pour réduire les pertes de cuivre et de noyau, améliorant ainsi l'efficacité de l'onduleur au-delà de 98 %.

6. Gestion thermique et fiabilité

Les onduleurs solaires fonctionnent souvent dans des environnements extérieurs difficiles. Les températures élevées accélèrent la dégradation de l’isolation et réduisent la durée de vie.

Les stratégies thermiques efficaces comprennent :

• Conception d'enroulement à faible DCR
• Matériaux d'isolation haute température
• Géométrie de noyau optimisée
• Encapsulation pour la protection contre l'humidité

Une conception thermique appropriée garantit 10 à 20 ans de fiabilité opérationnelle, correspondant à la durée de vie des modules photovoltaïques.

7. Scénarios de personnalisation et d’application

Les inducteurs des onduleurs solaires sont utilisés dans :

• Onduleurs de toit résidentiels
• Onduleurs de branche commerciaux
• Onduleurs centraux à grande échelle
• Systèmes de stockage d'énergie hybrides
• Systèmes solaires hors réseau

Les options de personnalisation peuvent inclure :

• Valeurs d'inductance personnalisées
• Matériaux de base spéciaux
• Structures d'enroulement à courant élevé
• Dimensions mécaniques compactes

8. Comment choisir le bon inducteur d'onduleur solaire

Guide de sélection étape par étape :

1. Déterminer la fréquence de fonctionnement
2. Calculer l'inductance requise
3. Identifier la tolérance maximale de courant et d'ondulation
4. Évaluer les conditions thermiques
5. Vérifier la marge de saturation
6. Vérifier la conformité aux normes EMI

Travailler avec des fournisseurs de solutions magnétiques expérimentés garantit une intégration optimale de la conception.

9. Défis communs et solutions

10. FAQ

Q1 : Que se passe-t-il si l'inducteur sature ?

La saturation provoque une chute brutale de l'inductance, entraînant des pointes de courant, une surchauffe et une panne potentielle de l'onduleur.

Q2 : Puis-je utiliser un inducteur standard pour les applications d’onduleur solaire ?

Non recommandé. Les inducteurs des onduleurs solaires doivent gérer des courants élevés, des fréquences élevées et des environnements difficiles.

Q3 : Comment la valeur de l'inductance affecte-t-elle l'ondulation ?

Une inductance plus élevée réduit le courant d'ondulation mais augmente la taille et le coût. Un équilibre optimal est requis.

Q4 : Quel est l’impact typique sur l’efficacité ?

Une conception magnétique appropriée peut améliorer l’efficacité globale de l’onduleur de 1 à 3 %, ce qui est significatif à l’échelle du service public.

Conclusion

Un inducteur d’onduleur solaire est bien plus qu’un composant passif : c’est un élément déterminant les performances des systèmes photovoltaïques modernes. De l’efficacité et de la suppression des ondulations à la fiabilité thermique et à la conformité du réseau, sa conception a un impact direct sur le succès du système.

Partenariat avec des fabricants expérimentés commeJASNgarantit une ingénierie de précision, des matériaux magnétiques optimisés et des solutions personnalisées adaptées aux besoins de votre onduleur.

Si vous concevez des onduleurs solaires de nouvelle génération et avez besoin de composants magnétiques hautes performances,Contactez-nousaujourd'hui pour discuter des exigences de votre projet et découvrir comment les inductances avancées des onduleurs solaires peuvent améliorer les performances de votre système.
